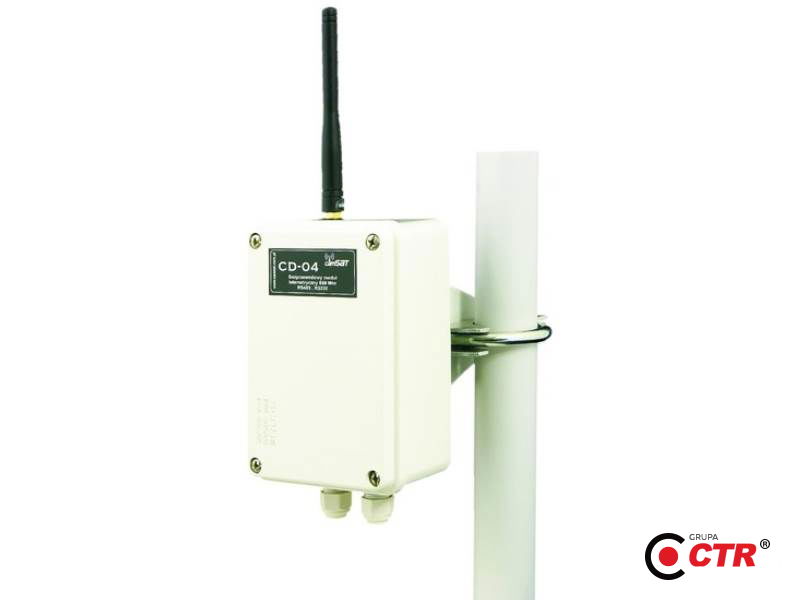

CD04 - bezprzewodowy system telemetryczny

CD04 CAMSAT to bezprzewodowy system transmisji cyfrowych sygnałów telemetrycznych, przeznaczony do sterowania kamerami szybkoobrotowymi w paśmie 868 MHz. CD04 jest alternatywnym i korzystnym rozwiązaniem dla instalatorów, którzy nie będą musieli głowić się nad ułożeniem kabli sterujących i sygnałowych. Czas instalacji kamer diametralnie skraca się, a użytkownik nie ponosi kosztów za przewody. System posiada opcję testowania pasma, w celu ustalenia braku przeszkód w transmisji. CD04 współpracuje z bezprzewodowymi systemami transmisji obrazu i dźwięku RTR05-h. Częstotliwość 5,8 GHz pozwala transmitować sygnał do 2000 metrów.

Podstawowe właściwości:

• 10 niezależnych kanałów pracy - moc nadawcza 200/500mW regulowana
• Kodowanie transmisji radiowej
• Prędkości transmisji od 1200 d0 9600bps
• Płynna transmisja dwukierunkowa (half duplex)
• Współpracuje z dowolnym systemem transmisyjnym video
• Praca w wolnym i stabilnym paśmie 869 MHz
• Płynna praca bez opóźnień
• Transmisja przezroczysta dla stosowanego protokołu
• Nie wymaga widzialności optycznej anten
• Możliwości retransmisji sygnału
• Obudowa zewnętrzna
• Szybka i łatwa instalacja

Zastosowania:

• Dwukierunkowe przesyłanie protokołu RS485, RS232 oraz TTL 5V
• Sterowanie kamerami obrotowymi
• Sterowanie rejestratorami DVR
• Zdalne zarządzanie systemami alarmowymi oraz ppoż.

W zestawie CD04 znajduje się:

• Dwukierunkowy moduł z anteną prętową (1 szt.)
• Uchwyt masztowy 35-50 mm (1szt.)
• Instrukcja oraz deklaracja zgodności

Zdjęcie 1. CD04 - układ wewnętrzny

Zdjęcie 1. CD04 - schemat pracy
