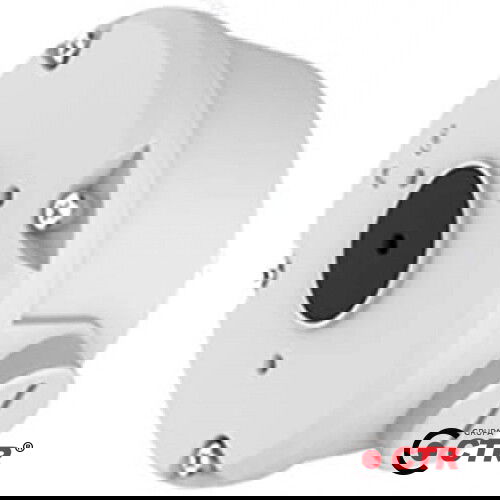

Specyfikacja Techniczna: GV-Mount504-1

1. Informacje Ogólne

• Nazwa produktu: GV-Mount504-1
• Producent: GeoVision Inc.
• Typ produktu: Uchwyt montażowy ścienny (Wspornik)
• Przeznaczenie: Profesjonalny montaż kamer dozorowych na powierzchniach pionowych (ściany, elewacje, słupy)
• Zastosowanie: Instalacje wewnętrzne i zewnętrzne
• Seria produktu: Akcesoria montażowe serii 500

2. Kompatybilność

• Dedykowany dla kamer: Kopułkowych (Vandal Proof Dome, Fixed Dome) oraz wybranych modeli kamer typu bullet (wymagany może być dodatkowy adapter).
• Kompatybilne serie kamer GeoVision (przykładowe):
  • GV-Vandal Proof Dome Camera (np. seria GV-VDxxxx, GV-MDRxxxx)
  • GV-Target Dome Camera (np. seria GV-TDxxxx)
  • GV-Fixed IP Dome (np. seria GV-FDxxxx)
• Standard otworów montażowych: Zgodny ze standardem rozstawu śrub stosowanym w kompatybilnych seriach kamer GeoVision. Zapewnia precyzyjne i stabilne połączenie z podstawą kamery.

3. Parametry Fizyczne i Konstrukcyjne

• Materiał główny: Wysokiej jakości stop aluminium ADC12, odlewany ciśnieniowo.
• Wykończenie powierzchni: Malowanie proszkowe o wysokiej odporności na promieniowanie UV i korozję.
• Kolor: Biały (zbliżony do RAL 9003), dopasowany do standardowej kolorystyki kamer GeoVision.
• Wymiary (Długość x Szerokość x Wysokość): 235 mm x 140 mm x 195 mm
• Średnica podstawy montażowej (do kamery): Ø 135 mm
• Wymiary płyty montażowej (do ściany): 130 mm x 180 mm
• Waga netto: 0.92 kg
• Maksymalne dopuszczalne obciążenie: 4.5 kg (współczynnik bezpieczeństwa 3:1)

4. Montaż i Instalacja

• Typ montażu: Naścienny, do powierzchni pionowych.
• Przepust kablowy: Zintegrowany, wodoodporny. Umożliwia przeprowadzenie okablowania (Ethernet, zasilanie) przez wnętrze uchwytu, chroniąc je przed warunkami atmosferycznymi i sabotażem.
• Wylot na przewody: Dwa możliwe punkty wyjścia okablowania:
  • Tylny: bezpośrednio przez otwór w płycie montażowej do ściany.
  • Boczny: przez dedykowany, uszczelniony otwór w korpusie uchwytu (z dławikiem kablowym).
• Otwory montażowe (do powierzchni nośnej): 4 x Ø 9 mm, zapewniające solidne mocowanie przy użyciu standardowych kotew lub wkrętów.
• Konstrukcja: Jednolita, odlewana konstrukcja minimalizująca liczbę połączeń i zwiększająca sztywność oraz odporność na wibracje.
• Zarządzanie okablowaniem: Wewnętrzna komora uchwytu pozwala na bezpieczne umieszczenie i ukrycie złącz (np. RJ45, DC) oraz niewielkiego zapasu przewodu.

5. Parametry Środowiskowe i Wytrzymałościowe

• Stopień ochrony (Ingress Protection): IP67 (osiągany w połączeniu z kompatybilną kamerą o tej samej lub wyższej klasie szczelności oraz przy prawidłowym montażu uszczelki).
• Odporność na uderzenia (Impact Resistance): IK10 (dotyczy samego uchwytu; finalna odporność zestawu zależy od parametrów zamontowanej kamery).
• Zakres temperatury pracy: od -40°C do +65°C
• Maksymalna wilgotność względna: 0% do 95% (bez kondensacji).
• Odporność na korozję: Zgodność z testami w komorze solnej (ASTM B117), zapewniająca długotrwałą eksploatację w trudnych warunkach atmosferycznych.
• Odporność na obciążenie wiatrem: Konstrukcja testowana pod kątem odporności na porywy wiatru do 150 km/h (przy prawidłowym montażu do stabilnego podłoża).

6. Zawartość Zestawu

• 1 x Uchwyt ścienny GV-Mount504-1
• 1 x Zestaw śrub montażowych do kamery (stal nierdzewna A2, M4)
• 1 x Zestaw kołków rozporowych i wkrętów do montażu naściennego (do podłoży twardych, np. beton, cegła pełna)
• 1 x Wodoodporna uszczelka gumowa do połączenia z kamerą
• 1 x Klucz imbusowy (heksagonalny)
• 1 x Szablon montażowy ułatwiający nawiercanie otworów
• 1 x Skrócona instrukcja instalacji (schemat montażowy)
