Co to jest HD-TVI? Wszystko o monitoringu analogowym HD

W erze zdominowanej przez systemy monitoringu IP, mogłoby się wydawać, że technologia analogowa odeszła do lamusa. Nic bardziej mylnego. Monitoring HD-TVI (High Definition Transport Video Interface) to dojrzała i wciąż niezwykle popularna technologia, która stanowi inteligentny pomost między światem analogowym a cyfrową jakością obrazu. Dziś jest to przede wszystkim najskuteczniejszy i najbardziej opłacalny sposób na modernizację milionów istniejących instalacji CCTV opartych na kablach koncentrycznych. Dowiedz się, czym jest HD-TVI, jak działa i dlaczego wciąż jest doskonałym wyborem w wielu scenariuszach.

Co to jest HD-TVI? Definicja i ewolucja

HD-TVI to standard transmisji nieskompresowanego sygnału wideo wysokiej rozdzielczości (od 720p do 4K) za pośrednictwem standardowych kabli koncentrycznych. Technologia ta, pierwotnie opracowana przez firmę Techpoint i spopularyzowana głównie przez markę Hikvision, została stworzona jako bezpośrednia odpowiedź na potrzebę modernizacji starszych systemów monitoringu analogowego (CVBS) bez konieczności kosztownej wymiany całej infrastruktury kablowej.

Kluczem do sukcesu HD-TVI jest możliwość przesyłania krystalicznie czystego obrazu HD na odległość nawet kilkuset metrów po tym samym kablu, który wcześniej obsługiwał kamery o niskiej rozdzielczości. To rewolucyjne podejście pozwoliło firmom i użytkownikom domowym na skok jakościowy w monitoringu przy minimalnych nakładach finansowych i logistycznych.

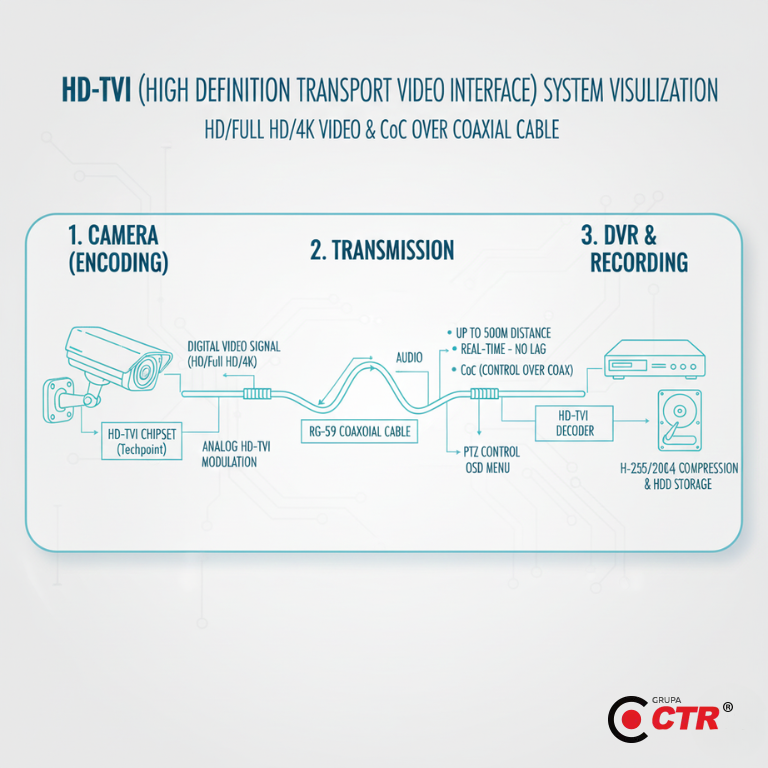

Jak działa monitoring HD-TVI?

Zasada działania systemu HD-TVI jest elegancka w swojej prostocie, co stanowi jedną z jej największych zalet. Proces przebiega w kilku krokach:

1. Przechwytywanie obrazu: Kamera HD-TVI, wyposażona w nowoczesny przetwornik obrazu, rejestruje wideo w wysokiej rozdzielczości (np. 1080p, 5 MPx czy 4K).
2. Transmisja sygnału: Zamiast kompresować obraz do formatu cyfrowego (jak w kamerach IP), kamera moduluje go i wysyła jako sygnał analogowy o wysokiej częstotliwości przez kabel koncentryczny.
3. Transmisja wielosygnałowa: Co istotne, ten sam kabel przenosi nie tylko sygnał wideo, ale również sygnał audio (z kamer z wbudowanym mikrofonem) oraz dane sterujące (tzw. Coaxitron lub UTC - Up The Coax). Umożliwia to zdalne sterowanie menu OSD kamery czy poruszanie kamerami obrotowymi (PTZ) bez dodatkowych przewodów.
4. Odbiór i cyfryzacja: Sygnał dociera do cyfrowego rejestratora wideo (DVR). Nowoczesne rejestratory to najczęściej urządzenia hybrydowe (XVR), zdolne do obsługi wielu standardów: HD-TVI, AHD, HD-CVI, CVBS, a nawet dodatkowych kanałów IP.
5. Zapis i przetwarzanie: Rejestrator DVR dokonuje konwersji sygnału analogowego na postać cyfrową, kompresuje go (najczęściej za pomocą kodeków H.265+ lub H.265) i zapisuje na dysku twardym. Od tego momentu obraz jest już w pełni cyfrowy i może być oglądany na żywo, odtwarzany, archiwizowany i udostępniany w sieci lokalnej lub przez internet.

Kluczowe zalety monitoringu HD-TVI

Mimo rosnącej popularności systemów IP, HD-TVI utrzymuje silną pozycję dzięki unikalnym korzyściom, które pozostają aktualne.

1. Niezrównana efektywność kosztowa modernizacji

To najważniejszy argument przemawiający za HD-TVI. Wymiana okablowania w istniejącym budynku to często największy koszt i najbardziej uciążliwa część modernizacji systemu monitoringu. HD-TVI eliminuje ten problem. Wystarczy wymienić stare kamery i rejestrator na nowe urządzenia HD-TVI, aby cieszyć się jakością HD lub 4K, oszczędzając tysiące złotych na pracach instalacyjnych.

2. Wysoka jakość obrazu bez kompromisów

Współczesne kamery HD-TVI oferują rozdzielczości od 2 MPx (Full HD) do 8 MPx (4K). Co więcej, w tej technologii dostępne są zaawansowane funkcje, które do niedawna były zarezerwowane wyłącznie dla systemów IP, takie jak:

• Technologia kolorowego obrazu w nocy (np. ColorVu): Kamery z ultraczułymi matrycami i obiektywami o dużej jasności (np. F1.0) potrafią rejestrować kolorowy obraz nawet w szczątkowym oświetleniu, co drastycznie zwiększa wartość identyfikacyjną nagrań.
• Inteligentna analiza obrazu (np. AcuSense): Rejestratory HD-TVI z funkcją AcuSense wykorzystują algorytmy głębokiego uczenia do filtrowania alarmów. System potrafi odróżnić ludzi i pojazdy od innych ruchomych obiektów (zwierzęta, liście), co redukuje liczbę fałszywych alarmów o ponad 90%.

3. Brak opóźnień (zerowa latencja)

Ponieważ sygnał wideo jest przesyłany bez kompresji bezpośrednio z kamery do rejestratora, obraz jest idealnie płynny i pozbawiony jakichkolwiek opóźnień. W systemach IP, proces kompresji, transmisji sieciowej i dekompresji może wprowadzić niewielkie, ale zauważalne opóźnienie (latencję). W zastosowaniach, gdzie liczy się natychmiastowa reakcja, np. przy sterowaniu kamerą PTZ czy monitorowaniu dynamicznych procesów, brak opóźnień w HD-TVI jest nieocenioną zaletą.

4. Duży zasięg transmisji

Technologia HD-TVI pozwala na przesyłanie sygnału wideo na znaczne odległości bez użycia dodatkowych wzmacniaczy:

• Do 500 metrów dla rozdzielczości 1080p przy użyciu wysokiej jakości kabla koncentrycznego RG-6.
• Do 300 metrów dla wyższych rozdzielczości, takich jak 5 MPx czy 4K.

Możliwe jest również wykorzystanie skrętki komputerowej (UTP) z użyciem specjalnych transformatorów wideo (balunów), co dodatkowo zwiększa elastyczność instalacji.

5. Prostota instalacji i konfiguracji

System HD-TVI działa na zasadzie "plug and play". Nie wymaga skomplikowanej konfiguracji sieciowej, adresacji IP czy ustawiania switchy. Dla instalatorów i użytkowników przyzwyczajonych do systemów analogowych, przejście na HD-TVI jest intuicyjne i bezproblemowe.

HD-TVI a inne technologie – Zaktualizowane porównanie

Jak HD-TVI wypada na tle konkurencyjnych standardów? Poniższa tabela przedstawia kluczowe różnice.

Cecha	HD-TVI / HD-CVI / AHD	Monitoring IP
Rozdzielczość	Do 8 MPx (4K)	Praktycznie nieograniczona (dostępne modele 12 MPx i więcej)
Medium transmisyjne	Kabel koncentryczny lub skrętka UTP z balunami	Skrętka komputerowa (Ethernet), światłowód, Wi-Fi
Zasilanie	Zazwyczaj oddzielny zasilacz 12V DC (choć istnieje standard PoC - Power over Coax)	Standard PoE (Power over Ethernet) - zasilanie i dane jednym kablem
Opóźnienia (Latencja)	Brak (obraz w czasie rzeczywistym)	Minimalne, ale obecne (zależne od sieci i kompresji)
Analityka AI	Realizowana głównie po stronie rejestratora (np. AcuSense)	Realizowana w kamerze lub na rejestratorze/serwerze
Koszt modernizacji	Bardzo niski (wymiana tylko urządzeń końcowych)	Wysoki (wymaga nowej infrastruktury kablowej)
Złożoność instalacji	Niska (plug and play)	Średnia do wysokiej (wymaga wiedzy sieciowej)

Gdzie sprawdzi się monitoring HD-TVI ?

Technologia HD-TVI to idealne rozwiązanie w następujących scenariuszach:

• Modernizacja istniejących systemów analogowych: Absolutnie najlepszy wybór, jeśli posiadasz starą instalację na kablu koncentrycznym i chcesz uzyskać obraz wysokiej jakości przy minimalnym budżecie.
• Małe i średnie obiekty komercyjne: Sklepy, biura, magazyny, gdzie istnieje już okablowanie koncentryczne lub gdzie kluczowa jest prostota i niezawodność systemu.
• Domy jednorodzinne i posesje: Dla użytkowników, którzy cenią sobie łatwą instalację, brak opóźnień w podglądzie na żywo i atrakcyjną cenę.
• Specjalistyczne zastosowania: Miejsca, gdzie wymagany jest podgląd w czasie rzeczywistym bez żadnych opóźnień, np. do nadzoru nad liniami produkcyjnymi, stołami do gier w kasynach czy w pojazdach.

Jak wybrać system HD-TVI? Praktyczny poradnik

Wybór odpowiedniego systemu wymaga przemyślenia kilku kluczowych kwestii:

1. Cel monitoringu i rozdzielczość: Zastanów się, co chcesz osiągnąć. Do ogólnego podglądu terenu wystarczy rozdzielczość 2 MPx (Full HD). Jeśli potrzebujesz identyfikować twarze lub numery rejestracyjne z większej odległości, zainwestuj w kamery 5 MPx lub 8 MPx (4K).
2. Warunki oświetleniowe: Czy monitoring jest potrzebny również w nocy? Jeśli tak, zdecyduj między standardowym oświetlaczem podczerwieni (IR), który daje obraz czarno-biały, a nowoczesnymi technologiami takimi jak ColorVu, które zapewniają obraz w kolorze przez całą dobę.
3. Inteligentne funkcje: Czy chcesz otrzymywać powiadomienia na telefon tylko wtedy, gdy na posesji pojawi się człowiek lub pojazd? Wybierz rejestrator z funkcją filtrowania fałszywych alarmów, np. AcuSense.
4. Rejestrator – serce systemu: Upewnij się, że rejestrator (DVR/XVR) obsługuje pełną rozdzielczość Twoich kamer. Sprawdź, ile dysków twardych można w nim zamontować i jaka jest ich maksymalna pojemność – od tego zależy, jak długo będziesz przechowywać nagrania. Wybieraj modele hybrydowe, które pozwolą w przyszłości na podłączenie dodatkowych kamer IP.

Słowniczek kluczowych pojęć

Świat monitoringu pełen jest specjalistycznych terminów. Oto kilka, które warto znać:

• DVR (Digital Video Recorder): Urządzenie, które odbiera sygnał z kamer analogowych/HD-TVI, konwertuje go na postać cyfrową i zapisuje na dysku.
• XVR (Penta-brid Recorder): Nowoczesny, hybrydowy rejestrator obsługujący pięć standardów: HD-TVI, AHD, HD-CVI, CVBS oraz IP.
• UTC (Up The Coax): Technologia pozwalająca na przesyłanie danych sterujących (np. do menu kamery) przez ten sam kabel koncentryczny co wideo.
• AcuSense: Technologia oparta na sztucznej inteligencji, służąca do precyzyjnego filtrowania alarmów i odróżniania ludzi/pojazdów od innych obiektów.
• ColorVu: Technologia sprzętowa (jasny obiektyw, czuła matryca) pozwalająca na uzyskanie kolorowego obrazu w warunkach bardzo słabego oświetlenia.

Jeśli chcesz zgłębić więcej terminów i skrótów ze świata CCTV, zapraszamy do naszego kompletnego przewodnika: Skróty CCTV: słownik monitoringu.

Podsumowanie

Monitoring HD-TVI to technologia dojrzała, niezawodna i niezwykle opłacalna. Choć systemy IP oferują większą elastyczność i wyższe rozdzielczości, HD-TVI pozostaje bezkonkurencyjnym królem modernizacji. Łącząc prostotę instalacji i brak opóźnień charakterystyczny dla systemów analogowych z cyfrową jakością obrazu i zaawansowanymi funkcjami AI, stanowi doskonały wybór dla szerokiego grona użytkowników – od właścicieli domów po przedsiębiorców dbających o budżet.
