Sterowanie monostabilne i bistabilne – Kompleksowy przewodnik

W świecie nowoczesnych systemów zabezpieczeń, automatyki budynkowej i inteligentnego domu (IoT), terminy sterowanie monostabilne i sterowanie bistabilne pojawiają się nieustannie. Choć mogą brzmieć technicznie, zrozumienie ich fundamentalnych różnic jest kluczowe dla każdego, kto projektuje, instaluje lub świadomie użytkuje systemy alarmowe, kontrolę dostępu czy oświetlenie. To od wyboru odpowiedniego trybu sterowania zależy funkcjonalność, wygoda i efektywność energetyczna całej instalacji. Jako baza wiedzy dla profesjonalistów, ctr ekspert przygotował zaktualizowany przewodnik, który rozwieje wszelkie wątpliwości.

Sterowanie Monostabilne (Impulsowe) – Automatyzacja w Mgnieniu Oka

Sterowanie monostabilne, często nazywane impulsowym, to tryb, w którym urządzenie wykonawcze (np. przekaźnik) zmienia swój stan tylko na określony, z góry zdefiniowany czas po otrzymaniu sygnału (impulsu). Po upływie tego czasu, automatycznie powraca do swojego stanu spoczynkowego. Najprostszym przykładem z życia codziennego jest dzwonek do drzwi – dzwoni tylko tak długo, jak trzymamy przycisk (lub przez chwilę po jego puszczeniu), a potem sam cichnie.

W praktyce oznacza to, że użytkownik inicjuje tylko jedną akcję, a system sam dba o jej zakończenie. To idealne rozwiązanie wszędzie tam, gdzie potrzebujemy zautomatyzowanego, czasowego działania.

Konfiguracja czasu działania wyjścia monostabilnego w oprogramowaniu centrali alarmowej.

Nowoczesne zastosowania sterowania monostabilnego:

• Kontrola dostępu: To klasyczne zastosowanie. Przyłożenie karty do czytnika wysyła krótki impuls do elektrozaczepu w furtce lub zwory magnetycznej w drzwiach. Zamek zwalnia się na np. 5 sekund, umożliwiając przejście, po czym automatycznie się blokuje. Gwarantuje to, że strefa chroniona nie pozostanie przypadkowo otwarta.
• Automatyka bramowa: Otwarcie bramy wjazdowej za pomocą pilota lub aplikacji mobilnej to impuls, który uruchamia silnik. Często system jest tak skonfigurowany, że po określonym czasie (np. 60 sekund) brama zamknie się samoczynnie, co zwiększa bezpieczeństwo posesji.
• Systemy alarmowe: Syrena alarmowa jest doskonałym przykładem. Po wykryciu włamania centrala załącza ją monostabilnie na czas określony przepisami (np. 3 minuty), po czym syrena automatycznie milknie, aby nie powodować nadmiernego zakłócenia.
• Inteligentny dom (IoT): W nowoczesnych instalacjach smart home, przekaźniki Wi-Fi (np. Shelly, Zamel Supla) często wykorzystują tryb monostabilny („auto-off”). Możemy w ten sposób włączyć wentylator w łazience, który sam wyłączy się po 15 minutach, lub uruchomić zraszanie trawnika na zaprogramowany czas.

Sterowanie Bistabilne (Przełącznikowe) – Pełna Kontrola w Twoich Rękach

Sterowanie bistabilne działa na zasadzie klasycznego włącznika światła. Jeden sygnał (np. kliknięcie przycisku) zmienia stan urządzenia na przeciwny (z WYŁ. na WŁ.) i ten stan jest podtrzymywany w nieskończoność, aż do otrzymania kolejnego, oddzielnego sygnału, który ponownie go zmieni (z WŁ. na WYŁ.). W tym trybie mamy do czynienia z kontrolą i pamięcią stanu – system „pamięta”, czy jest włączony, czy wyłączony.

Użytkownik ma pełną i świadomą kontrolę nad urządzeniem. Sam decyduje zarówno o momencie włączenia, jak i wyłączenia. To rozwiązanie jest niezastąpione tam, gdzie działanie nie może być ograniczone czasowo.

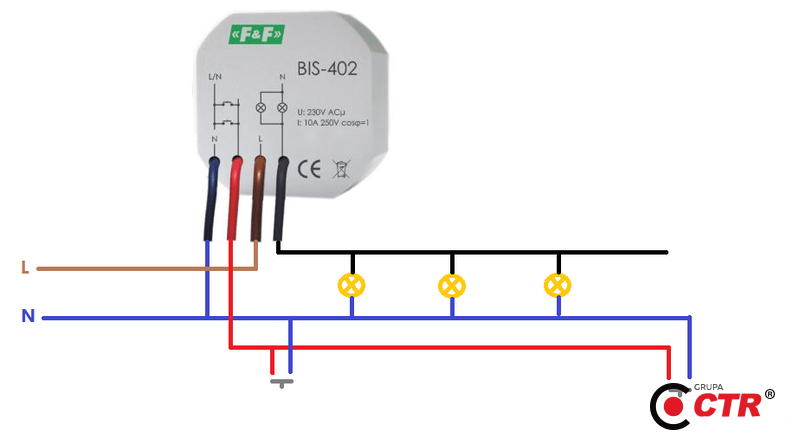

Przykładowy przekaźnik bistabilny, kluczowy element w instalacjach wymagających pamięci stanu.

Nowoczesne zastosowania sterowania bistabilnego:

• Oświetlenie: Najbardziej oczywisty przykład. Włączamy światło w pokoju i pozostaje ono włączone, dopóki go nie wyłączymy. W systemach smart home pozwala to na zdalne sterowanie oświetleniem z aplikacji mobilnej – widzimy aktualny stan (włączone/wyłączone) i możemy go w każdej chwili zmienić.
• Systemy alarmowe: Główna funkcja centrali, czyli tryb czuwania (uzbrojenie), jest z natury bistabilna. Użytkownik uzbraja system, który pozostaje w tym stanie (ARMED) aż do momentu świadomego rozbrojenia za pomocą kodu, pilota czy aplikacji. Jest to fundamentalne dla zapewnienia ciągłości ochrony.
• Zarządzanie zasilaniem: Gniazdka elektryczne sterowane zdalnie (smart plugi) działają bistabilnie. Możemy włączyć zasilanie dla domowego serwera, sprzętu RTV czy akwarium, mając pewność, że pozostanie ono aktywne aż do wydania komendy wyłączenia.
• Systemy ogrzewania i wentylacji (HVAC): Przełączenie systemu w tryb „grzanie” lub „chłodzenie” to operacja bistabilna. System pozostaje w wybranym trybie pracy przez cały sezon.

Monostabilne vs. Bistabilne – Porównanie Kluczowych Cech

Aby ułatwić wybór odpowiedniego rozwiązania, zebraliśmy najważniejsze różnice w formie przejrzystej tabeli:

Cecha Sterowanie Monostabilne Sterowanie Bistabilne
| Sposób działania  | Akcja tymczasowa, automatyczny powrót do stanu początkowego.  | Trwała zmiana stanu, wymagająca kolejnej akcji do powrotu.
| Sygnał sterujący  | Jeden impuls rozpoczyna akcję (np. włącz).  | Jeden impuls włącza, drugi impuls wyłącza.
| Pamięć stanu  | Brak – system nie "pamięta" stanu aktywnego po zakończeniu cyklu.  | Tak – system podtrzymuje ostatni stan (WŁ/WYŁ) nawet po zaniku sygnału.
| Główna zaleta  | Automatyzacja i wygoda, "ustaw i zapomnij".  | Pełna kontrola i elastyczność.
| Typowe zastosowania  | Elektrozaczepy, bramy, syreny, wentylatory czasowe, systemy nawadniania.  | Oświetlenie, czuwanie alarmu, zasilanie gniazdek, główne tryby pracy urządzeń.

Synergia w Nowoczesnych Systemach – Potęga Programowalnych Wyjść

Prawdziwa siła współczesnych systemów, takich jak zaawansowane centrale alarmowe z serii Satel INTEGRA, leży w ich elastyczności. Ich programowalne wyjścia (PGM) mogą pracować zarówno w trybie monostabilnym, jak i bistabilnym, w zależności od potrzeb konkretnego scenariusza. To pozwala na tworzenie zaawansowanych interakcji między systemami.

Przykład zintegrowanego systemu:

• Czuwanie alarmu (Bistabilne): Użytkownik uzbraja system – stan WŁ.
• Otwarcie bramy (Monostabilne): Podczas gdy system jest rozbrojony, przytrzymanie przycisku na manipulatorze przez 3 sekundy aktywuje wyjście monostabilne na 1 sekundę, wysyłając impuls do otwarcia bramy wjazdowej.
• Oświetlenie podjazdu (Monostabilne): To samo zdarzenie (otwarcie bramy) może aktywować drugie wyjście monostabilne, które włączy oświetlenie podjazdu na 3 minuty, aby ułatwić wjazd po zmroku.



Nowoczesne centrale, jak Satel INTEGRA, pozwalają na elastyczne programowanie wyjść w trybie monostabilnym lub bistabilnym.

Aspekt Energetyczny – Ukryta Zaleta Przekaźników Bistabilnych

Warto zwrócić uwagę na kluczową różnicę w zużyciu energii. Standardowy przekaźnik monostabilny, aby podtrzymać stan aktywny (np. trzymać otwarty elektrozaczep), musi być stale zasilany prądem, co generuje zużycie energii i ciepło.

Z kolei przekaźniki bistabilne (tzw. „latching relays”) mają inną konstrukcję, często wykorzystującą małe, wewnętrzne magnesy. Pobierają one energię tylko przez ultrakrótki moment przełączania styków. Po zmianie stanu, mechanicznie utrzymują swoją pozycję bez potrzeby dalszego zasilania. To sprawia, że są one niezwykle energooszczędne.

Ta cecha jest kluczowa w urządzeniach zasilanych bateryjnie (np. niektóre czujniki IoT) oraz w dużych instalacjach automatyki budynkowej, gdzie suma energii zaoszczędzonej przez dziesiątki takich przekaźników może być znacząca w skali roku. Choć ich cena jednostkowa bywa nieco wyższa (ceny zaczynają się od kilkudziesięciu złotych), inwestycja często zwraca się w postaci niższych rachunków za prąd.

Podsumowanie

Wybór między sterowaniem monostabilnym a bistabilnym nie jest kwestią wyższości jednego rozwiązania nad drugim, lecz świadomego dopasowania do konkretnego zadania. Monostabilność oferuje wygodę i automatyzację w zadaniach czasowych, podczas gdy bistabilność zapewnia pełną kontrolę i pewność stanu w kluczowych funkcjach systemu.

Projektując dowolny system zabezpieczeń czy automatyki dziś należy dokładnie przeanalizować każdą funkcję. Czy brama ma się zamykać sama? (Monostabilne). Czy światło w garażu ma pozostać włączone, dopóki go nie zgaszę? (Bistabilne). Na szczęście, dzięki elastyczności nowoczesnych central i sterowników, nie musimy się ograniczać – możemy wykorzystać oba tryby, tworząc inteligentny, bezpieczny i wygodny system na miarę naszych potrzeb.
